Activitat

Configura una red wifi y monta tu propio cable de red.

Personatges:

Hedwig Eva Maria Kiesler (Hedy Lamarr)

Tema: Comunicación alámbrica e inalámbrica: elementos, medios de transmisión y aplicaciones.

Competències

Competència Matemàtica, en ciència, tecnologia i enginyeria

Competència Digital

Matèries i cursos per Sistema Educatiu

Espanya > Tecnologia i Digitalització > 3r ESO > Digitalització de l'entorn personal d'aprenentatge

Espanya > Digitalització > 4t ESO > Dispositius digitals, sistemes operatius i de comunicació

Enunciat

<p><img title="Women's Legacy logo" src="//inclusion.womenslegacyproject.eu/images/LogoWL.svg" /></p><hr /><p>Al comienzo de la Segunda Guerra Mundial, Hedy Lamarr y el compositor George Antheil patentaron un sistema de radioguiado para los torpedos aliados que utilizaba tecnolog&iacute;a de espectro ensanchado y saltos de frecuencia para evitar las interferencias de las potencias del Eje. Aunque la Marina estadounidense no adopt&oacute; esta tecnolog&iacute;a hasta la d&eacute;cada de 1960, los principios de su trabajo estaban vinculados a la tecnolog&iacute;a Bluetooth y sus m&eacute;todos son similares a los utilizados en las versiones heredadas de Wi-Fi. Hoy en d&iacute;a, las tecnolog&iacute;as de telecomunicaci&oacute;n est&aacute;n ampliamente extendidas en nuestra sociedad. En este contexto, proponemos la siguiente actividad:</p>
<p><strong>Configura una red wifi y monta tu propio cable de red siguiendo las instrucciones detalladas a continuaci&oacute;n. </strong></p>
<p>Para la realizaci&oacute;n de cables de red con conectores modulares RJ-45 se utiliza cable flexible UTP (Unshielded Twister Pair) que se compone de 8 conductores trenzados par a par y todos ellos recubiertos por una funda externa de protecci&oacute;n, siendo el colorido de estos pares uniforme en uno de los conductores y el otro blanco con trazos del color de su pareja. El colorido de estos cables, seg&uacute;n establecen las normas, es:&nbsp;<strong><br /></strong></p>
<table style="border-collapse: collapse; width: 30.9247%; margin-left: auto; margin-right: auto;" border="1">
<tbody>
<tr>
<td style="width: 49.9332%;"><img title="Cable UTP" src="//inclusion.womenslegacyproject.eu/uploads/resume/attachment/966/Cable_UTP.png" alt="Cable UTP" width="203" height="161" /></td>
<td style="width: 49.9332%;">Naranja.&nbsp;<br />Blanco/ Naranja.&nbsp;<br />Verde.&nbsp;<br />Blanco/ Verde.&nbsp;<br />Azul.&nbsp;<br />Blanco/ Azul.&nbsp;<br />Marr&oacute;n.&nbsp;<br />Blanco/ Marr&oacute;n.&nbsp;</td>
</tr>
</tbody>
</table>
<p><span style="text-decoration: underline;">Pasos</span>:</p>
<ol>
<ul>
<li>Corta un pedazo de cable de la longitud deseada para el cable de red.</li>
<li>Pela el recubrimiento externo del cable en una longitud aproximada de 1,5cm en el extremo donde vamos a colocar el conector modular RJ-45. Al realizar este proceso tendremos la precauci&oacute;n de no da&ntilde;ar el aislamiento de los conductores interiores. Para ello utilizaremos las tenazas de crimpar.</li>

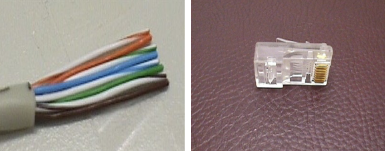

<li>Coloca a los conductores interiores, con su cubierta individual, uno junto al otro en el mismo plano para poder introducirlos en el conector modular. El orden es el que muestra la figura. Cuando tengamos colocados los cables en el mismo plano y ordenados, cortaremos a escuadra las puntas de los conductores interiores para enrasar el conjunto de los mismos.&nbsp;</li>
</ul>
</ol>
<table style="border-collapse: collapse; width: 40.4123%; margin-left: auto; margin-right: auto;" border="1">
<tbody>
<tr>
<td style="width: 56.8471%;"><img title="Cable UTP i conector" src="//inclusion.womenslegacyproject.eu/uploads/resume/attachment/958/Cable_UTP_y_conector.png" alt="Cable UTP i conector" width="385" height="151" /></td>
<td style="width: 43.1696%;">Blanco/Naranja.&nbsp;<br />Naranja.&nbsp;<br />Blanco/Azul.&nbsp;<br />Azul.&nbsp;<br />Blanco/Verde.&nbsp;<br />Verde.&nbsp;<br />Blanco/Marr&oacute;n.&nbsp;<br />Marr&oacute;n.&nbsp;</td>
</tr>
</tbody>
</table>
<ul>
<li>Coge el conductor modular RJ-45 con los contactos hacia la parte superior y la pesta&ntilde;a hacia la parte inferior; &nbsp;introduce en &eacute;l los conductores internos del cable hasta llegar al fondo. Los conductores deben quedar alineados en el extremo superior del conector modular y directamente debajo de los contactos dorados. Observa que todos los conductores quedan perfectamente introducidos hasta el fondo. Comprueba el orden de los cables teniendo en cuenta desde qu&eacute; punto "se mira" el conector.</li>
<li><img style="display: block; margin-left: auto; margin-right: auto;" title="Grimpadora" src="//inclusion.womenslegacyproject.eu/uploads/resume/attachment/957/Grimpadora.png" alt="Grimpadora" width="217" height="177" />
<p>Introduce el conector modular RJ-45 en la embocadura de las tenazas de crimpar y presiona con fuerza hasta que los contactos dorados quedan perfectamente introducidos, asegurando a los conductores en el interior del conector.</p>
</li>
<li>
<p>A continuaci&oacute;n, repetiremos los pasos anteriores en el otro extremo del cable para finalizar la confecci&oacute;n del cable RJ-45.&nbsp;</p>
</li>
</ul>
<p><img style="display: block; margin-left: auto; margin-right: auto;" title="Cable UTP con conector RJ45" src="//inclusion.womenslegacyproject.eu/uploads/resume/attachment/959/Cable_UTP_%2B_RJ45.png" alt="Cable UTP con conector RJ45" width="214" height="173" /></p>

Observacions i context

Se puede enlazar esta actividad con la del bloque 6, Tecnología y Sociedad, que tiene como objetivo comprobar el desarrollo tecnológico y descubrir de qué manera el uso de Internet ha modificado los electrodomésticos, basándose en las investigaciones de Nuria Oliver.
Podemos relacionar este invento y su inventora, Hedwig Kiesler (Hedy Lamarr), con otros inventos de gran alcance para la industria y el progreso tecnológico: GPS (Gladis Mae West), el libro electrónico (Ángela Ruiz Robles), los cristales antireflectantes (Katharine Blodgett), el envasado al vacío (Amanda Jones), el cable de fibra óptica (Shirley Jackson), la tecnología VoiP (Marian Croak), los rayos X portátiles (Marie Curie) o la sierra circular (Sarah Tabitha Babbitt).

Descripció

Se trata de una actividad práctica de aplicación en un taller de introducción. Con ello se pretende:

Introducir los componentes de las redes de comunicación tanto alámbrica como inalámbrica.

Configura una red wifi y monta tu propio cable de red.
